Reparación de Puerto USB-C en Lenovo ThinkPad E15 Gen 4

¿Tu Lenovo ThinkPad E15 Gen 4 ha dejado de cargar o solo reconoce el cargador al mover el cable? En muchos casos, el origen del problema se encuentra en el puerto USB-C, un componente sometido a un uso constante que puede deteriorarse con el tiempo. En este artículo mostramos un caso real de sustitución del conector USB Tipo C soldado directamente a la placa base, una reparación de alta precisión que permite recuperar el funcionamiento del portátil sin necesidad de reemplazar la motherboard completa.

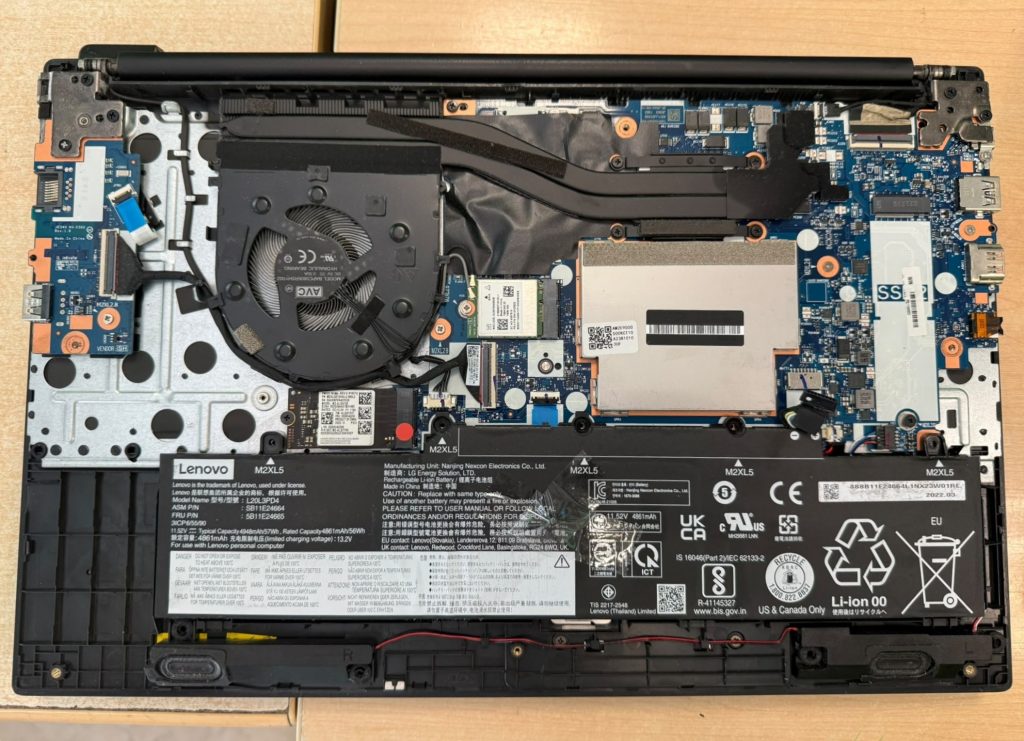

A diferencia de otros equipos donde el conector de carga se encuentra instalado sobre una placa secundaria o daughterboard, en el ThinkPad E15 Gen 4 el puerto USB-C está integrado directamente en la placa principal (motherboard). Esto convierte la reparación en un trabajo de microelectrónica, ya que es necesario desoldar el conector dañado y soldar uno nuevo utilizando estación de aire caliente, cautín de precisión y herramientas específicas para componentes SMD. Un procedimiento incorrecto puede levantar pistas de cobre o dañar las múltiples capas del circuito impreso.

Como en cualquier intervención electrónica, el primer paso consiste en desconectar la batería interna antes de aplicar calor sobre la placa base. Esta medida evita cortocircuitos accidentales y protege tanto el circuito de carga como el resto de los componentes electrónicos durante el proceso de reparación.

Uno de los elementos más importantes durante la sustitución del conector es el uso de flux o fundente de alta calidad. Este material facilita el flujo del estaño, mejora la calidad de las uniones y reduce considerablemente el riesgo de generar puentes de soldadura entre los diminutos pines del puerto USB-C. Debido a la elevada densidad de contactos de este tipo de conectores, trabajar sin un buen fundente aumenta las probabilidades de fallos eléctricos o conexiones inestables.

Tras instalar el nuevo puerto USB-C, realizamos una inspección minuciosa con aumento para comprobar que todas las soldaduras sean uniformes y que no existan cortocircuitos entre pines. Posteriormente verificamos la continuidad eléctrica de las líneas críticas y procedemos a montar nuevamente el equipo para realizar las pruebas de funcionamiento.

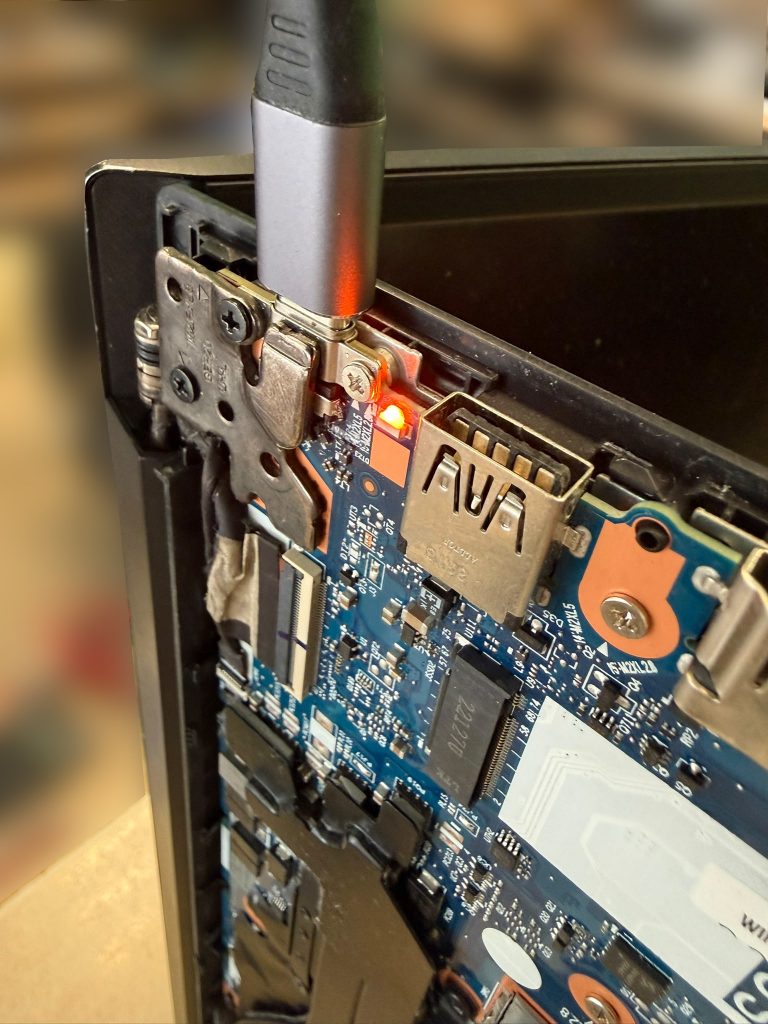

Una de las primeras señales de que la reparación ha sido un éxito es la iluminación del LED naranja de carga, que indica que el controlador de alimentación reconoce correctamente el cargador y comienza el proceso de carga de la batería incluso antes de que el portátil inicie el sistema operativo. Este sencillo indicador permite confirmar rápidamente que el circuito de alimentación vuelve a funcionar correctamente.

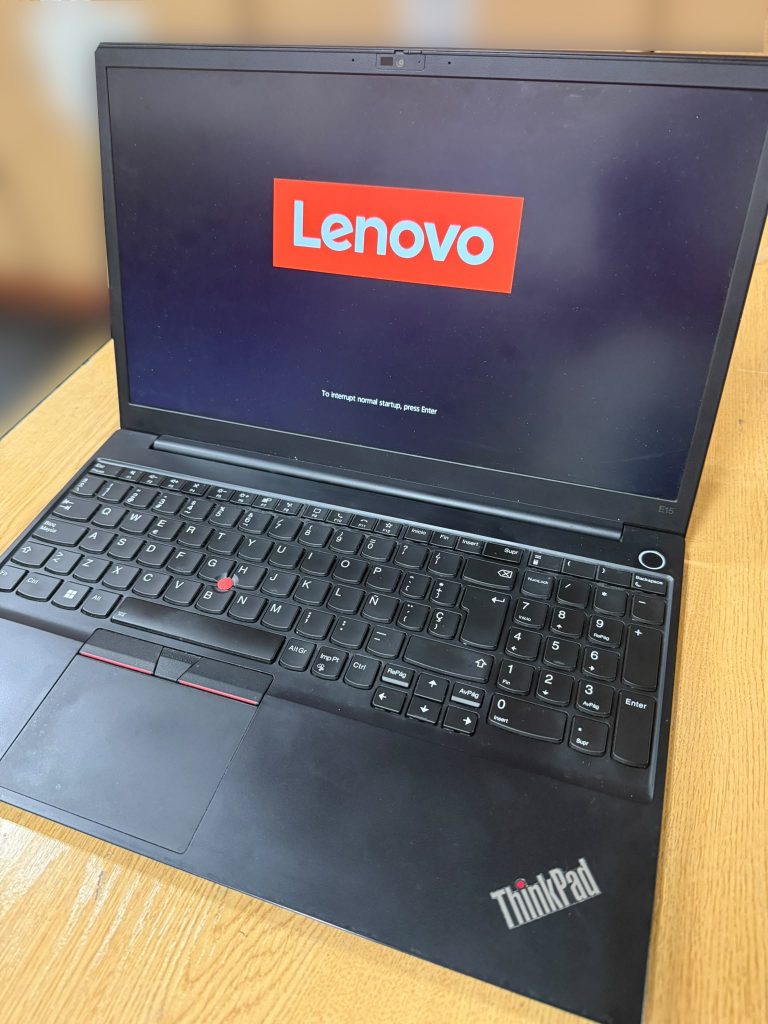

Finalmente, realizamos pruebas completas de carga, transferencia de datos y estabilidad para asegurarnos de que el nuevo puerto USB-C trabaja exactamente igual que el componente original de fábrica. El resultado es un Lenovo ThinkPad E15 Gen 4 completamente operativo, recuperando tanto la carga de la batería como la funcionalidad del puerto USB Tipo C.

Este tipo de reparación demuestra que un conector dañado no siempre implica sustituir una placa base completa. Gracias a las técnicas de micro soldadura profesional, es posible reparar la motherboard de forma segura, reduciendo significativamente el coste para el cliente y prolongando la vida útil de un portátil empresarial diseñado para ofrecer muchos años de servicio.
