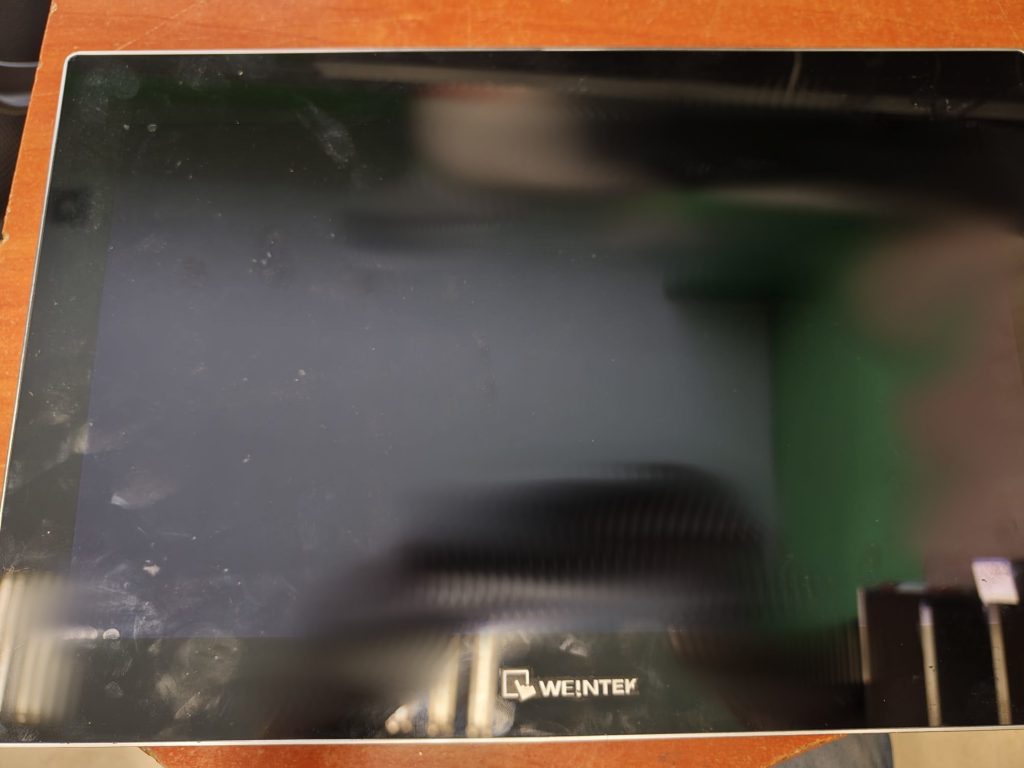

¿La pantalla de tu Weintek cMT3162X no responde o presenta daños visibles?

En este caso realizamos el cambio completo del panel táctil y LCD en este terminal HMI industrial, una intervención clave para recuperar la operatividad en entornos de automatización.

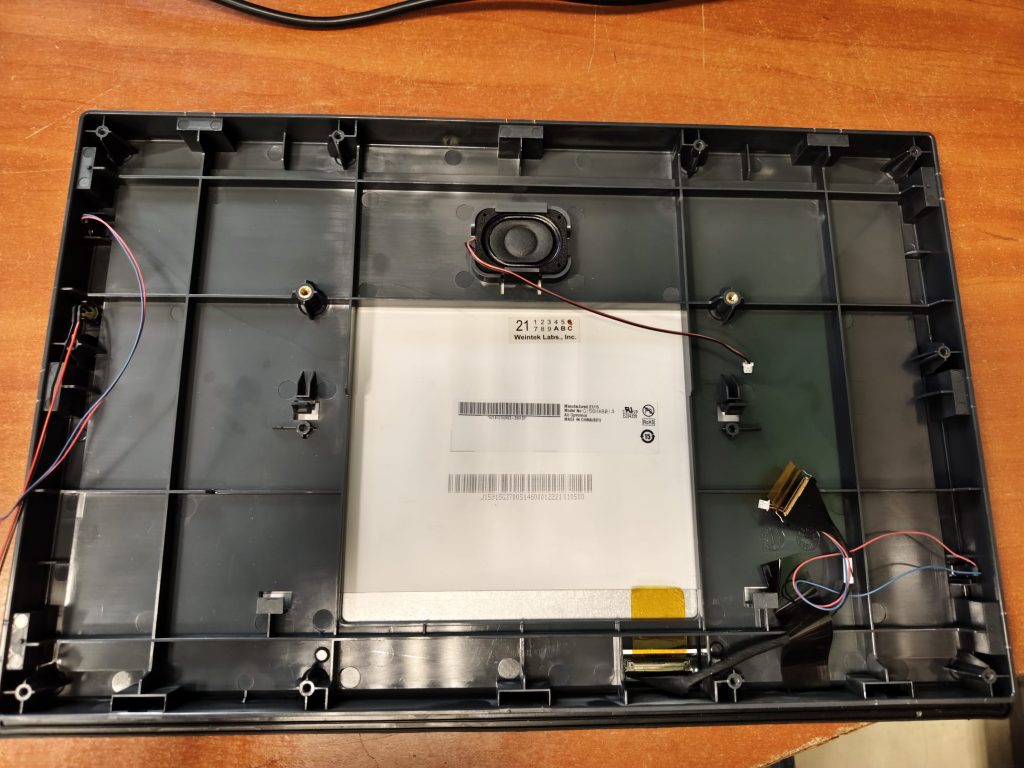

Este equipo utiliza una pantalla de 15,6 pulgadas modelo AU Optronics G156HAB01.5, diseñada para uso intensivo y condiciones exigentes. Cuando el táctil falla o el LCD se daña, es necesario sustituir el conjunto para garantizar un funcionamiento preciso y fiable.

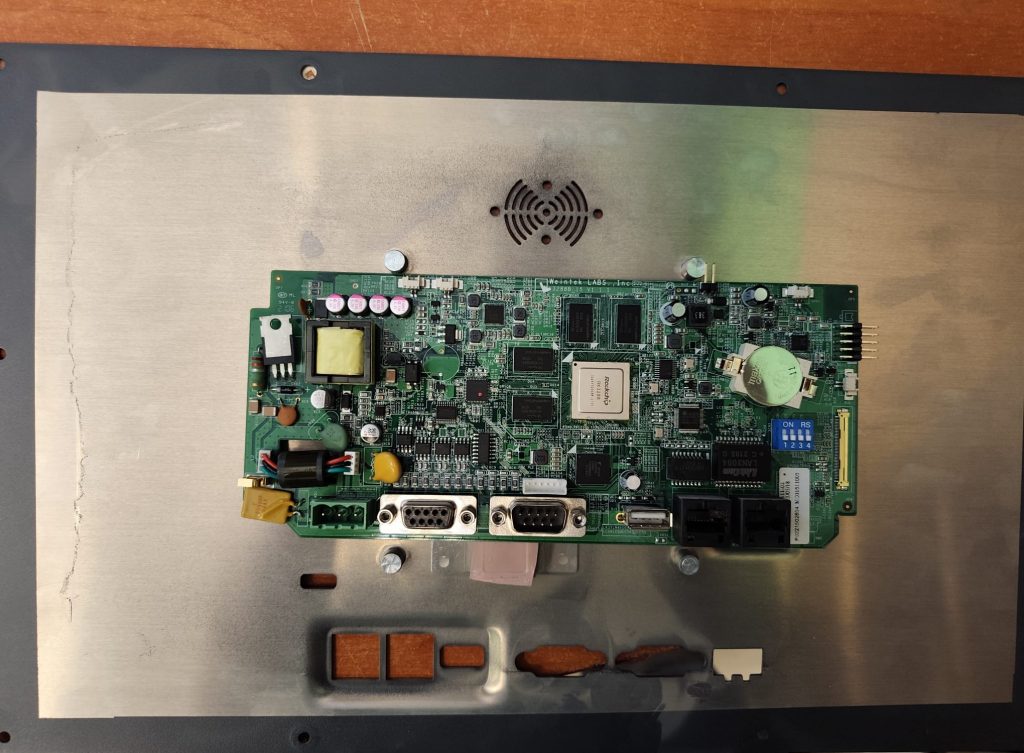

Durante el proceso realizamos un desmontaje completo del equipo, accediendo a la placa lógica basada en un procesador Rockchip RK3288. Este tipo de arquitectura permite gestionar gráficos complejos y comunicaciones industriales, por lo que es fundamental mantener la integridad de todos los componentes.

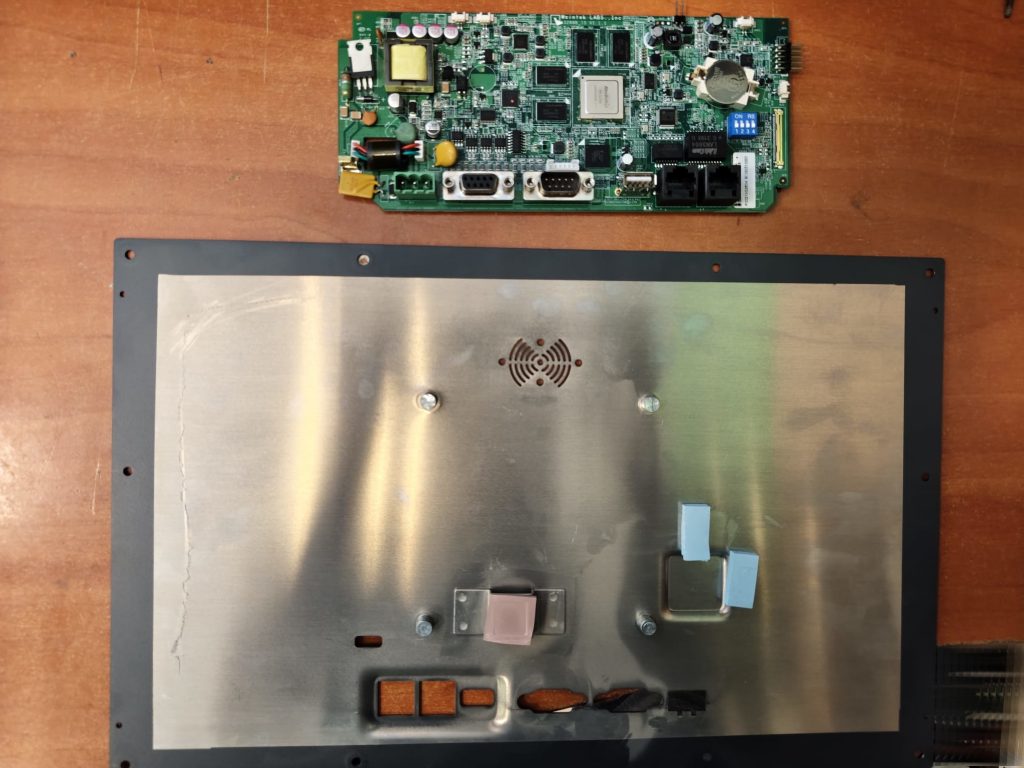

Uno de los puntos críticos es la gestión térmica. El equipo utiliza pads térmicos que transfieren el calor hacia el chasis metálico. Es imprescindible revisar su estado y colocación durante el montaje para evitar sobrecalentamientos.

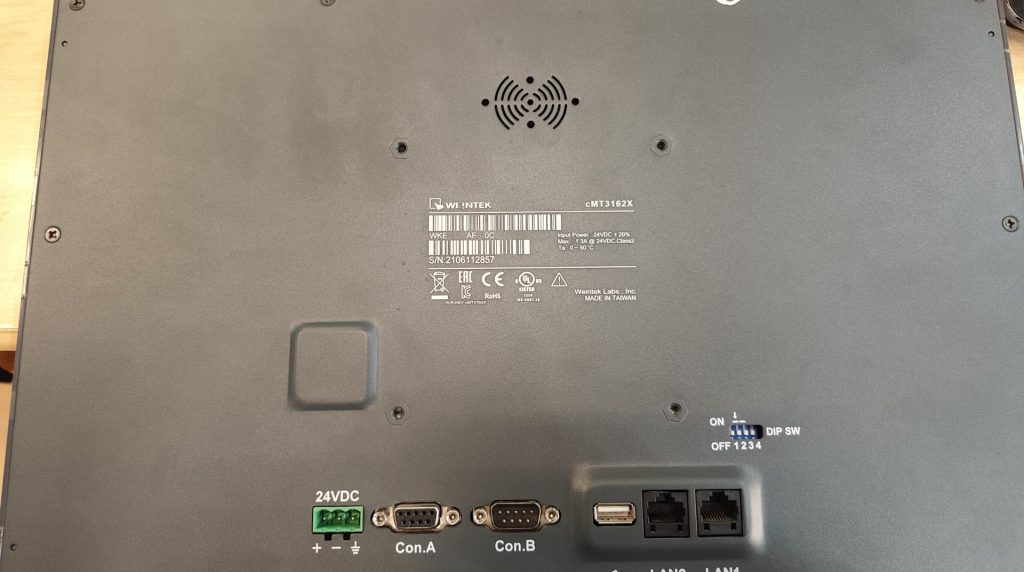

También prestamos atención a elementos como la batería RTC, encargada de mantener la hora del sistema, y a la configuración de los DIP switches, que controlan aspectos clave de comunicación. Antes de manipularlos, siempre se recomienda documentar su posición original.

El proceso requiere especial cuidado con los conectores internos y cables flex, ya que cualquier daño puede afectar la respuesta táctil o la señal de imagen.

Tras la instalación, realizamos pruebas completas de funcionamiento, verificando la respuesta táctil, la calidad de imagen y la estabilidad del sistema.

Resultado: el HMI recupera su funcionalidad completa, listo para operar de forma fiable en entornos industriales exigentes sin interrupciones.

Contacta con nosotros para diagnóstico y reparación profesional.
