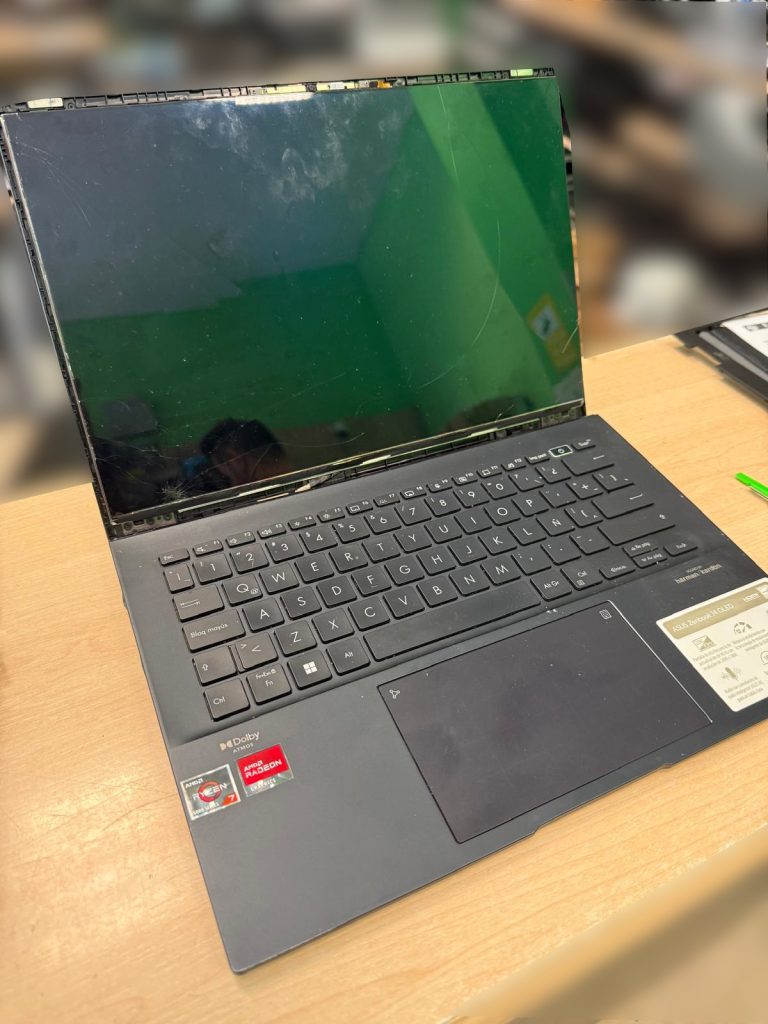

¿La pantalla OLED de tu ASUS Zenbook UM3402Y se ha roto tras un golpe o el puerto USB ha dejado de funcionar correctamente? En esta reparación realizamos la sustitución del panel OLED y la reparación del puerto USB, recuperando la calidad de imagen del equipo y la conectividad para sus periféricos.

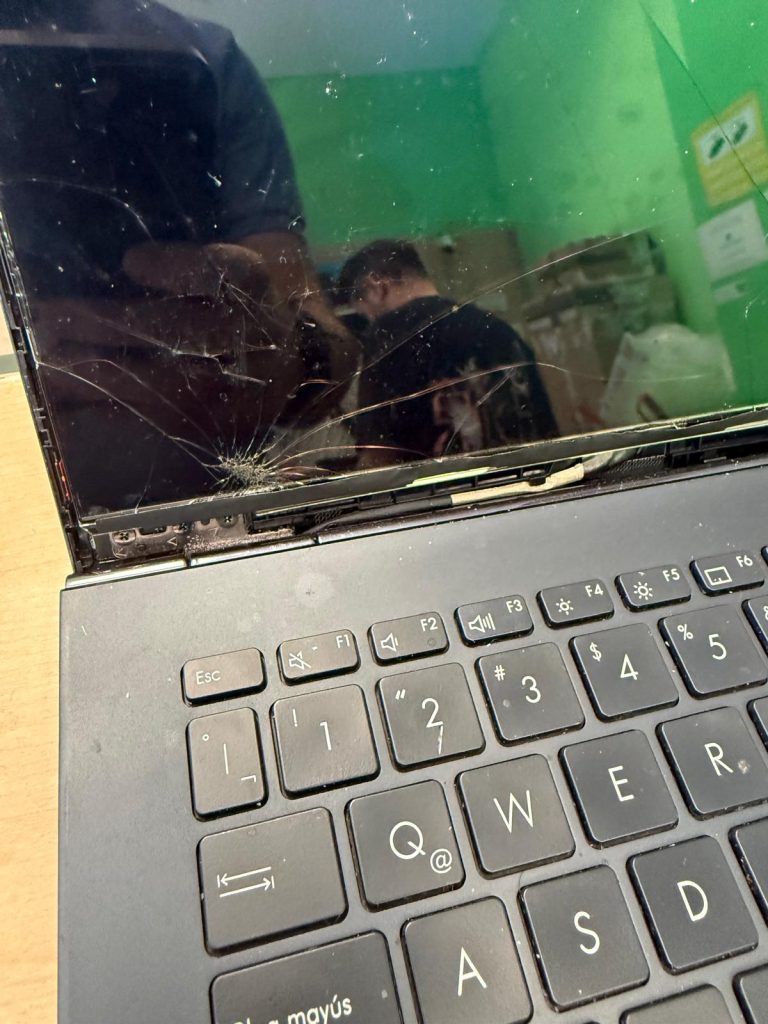

Los paneles OLED ultrafinos utilizados en la serie Zenbook ofrecen una gran calidad de imagen en un diseño compacto, pero requieren una manipulación especialmente cuidadosa. Su estructura, de aproximadamente un milímetro de grosor, es muy sensible a la presión y a los impactos. Un golpe en la esquina inferior, especialmente cerca de la bisagra, puede dañar la matriz orgánica y provocar manchas, líneas o la pérdida completa de imagen, aunque el resto de la carcasa parezca estar en buen estado.

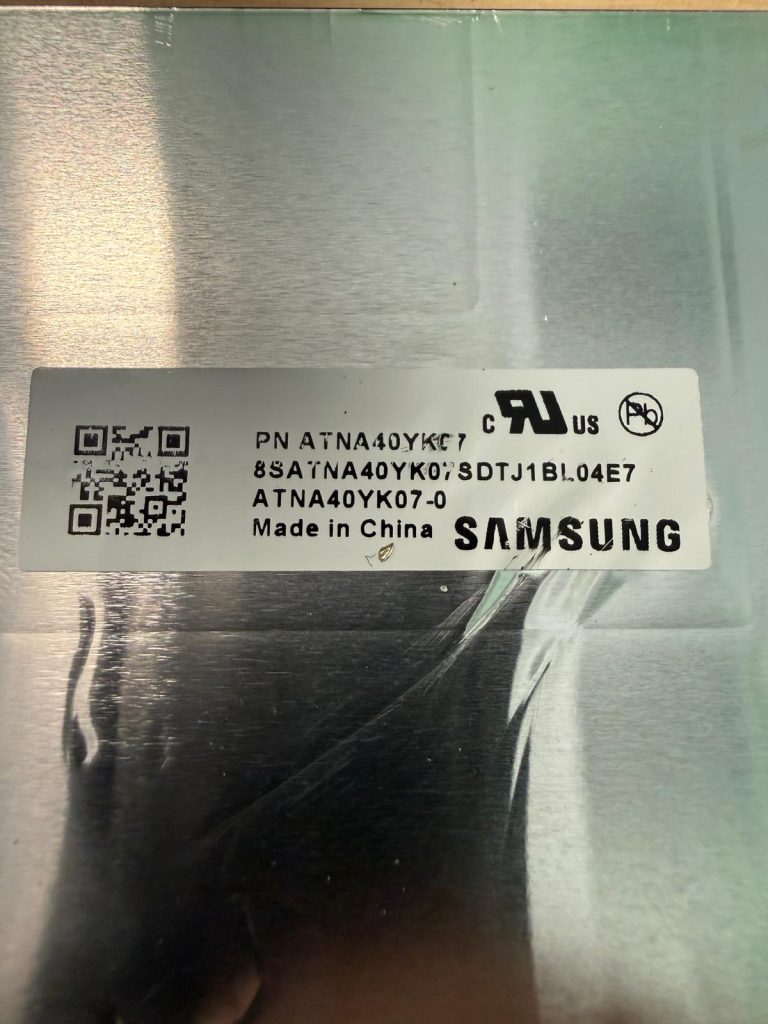

Para esta reparación utilizamos como referencia el panel Samsung Display ATNA40YK07-0, de 14 pulgadas, formato 16:10 y resolución WQXGA+ de 2880 × 1800 píxeles. Esta pantalla ofrece una frecuencia de actualización de 90 Hz y un tiempo de respuesta de 0,2 ms, características que proporcionan imágenes nítidas, movimientos fluidos y una respuesta rápida. Comprobar la referencia exacta y la compatibilidad del conector antes de adquirir el repuesto es fundamental para garantizar una instalación adecuada.

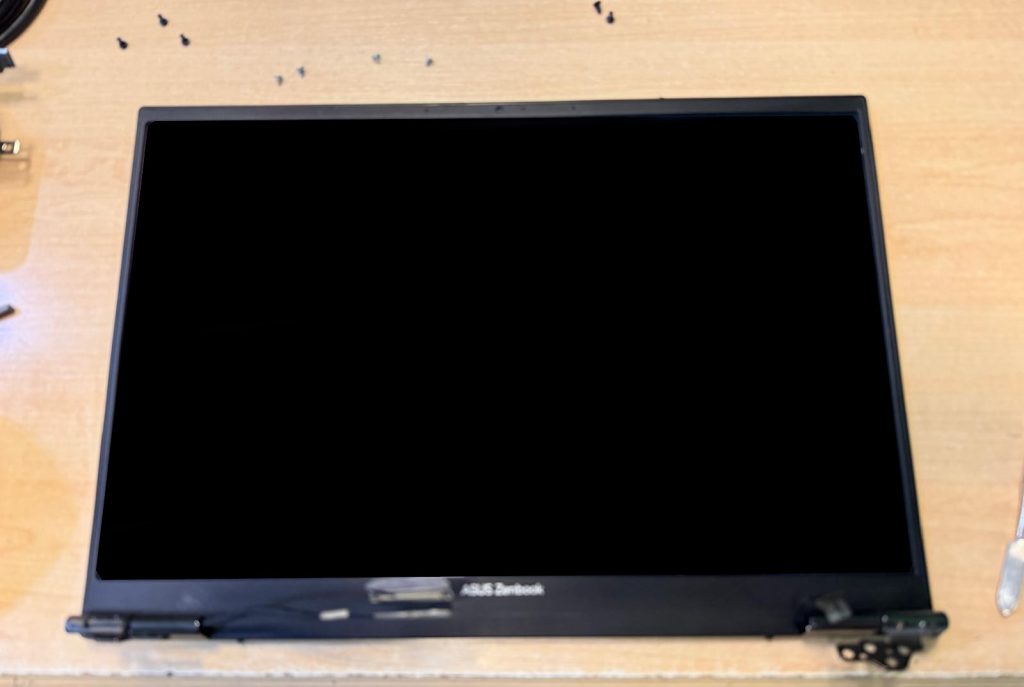

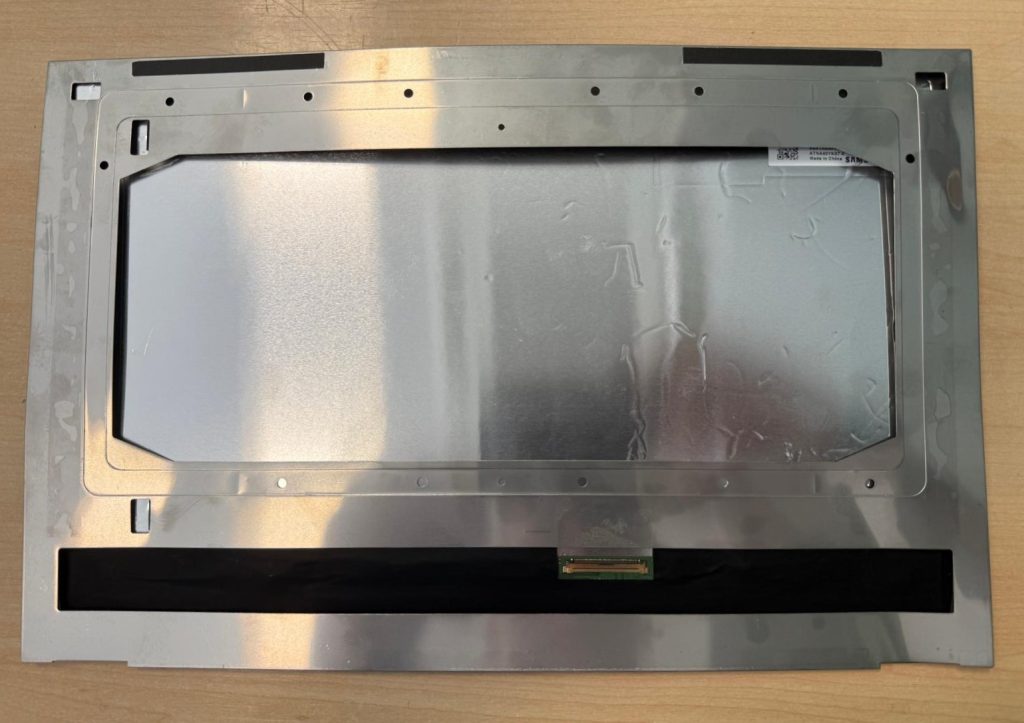

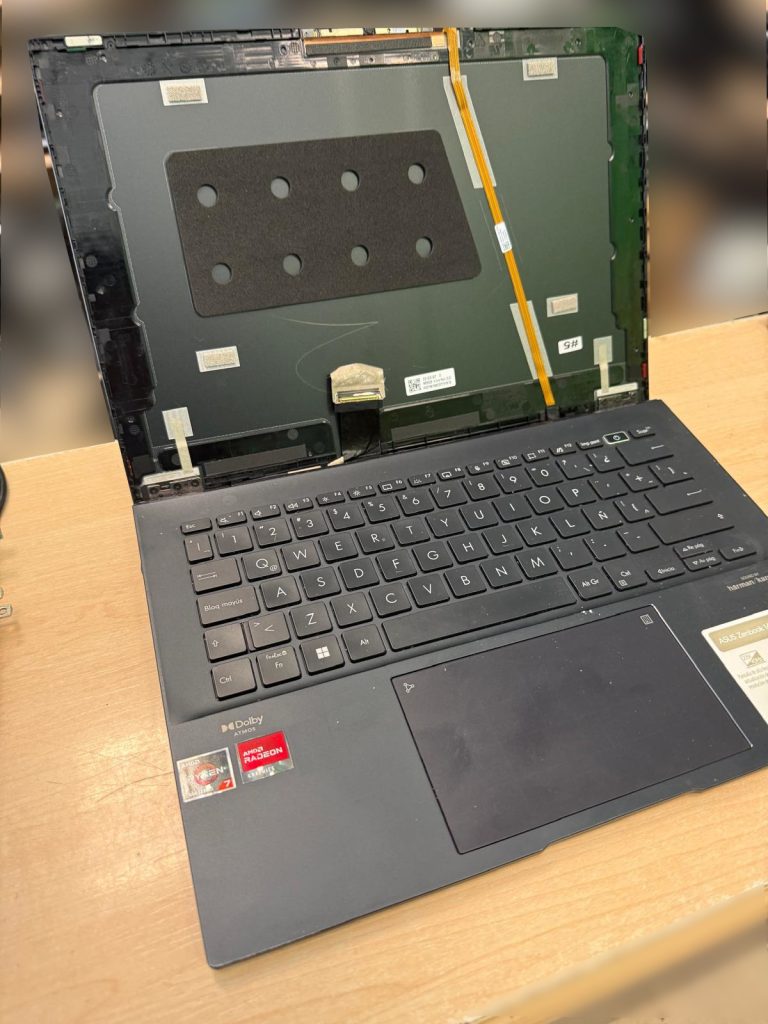

Durante la retirada del panel dañado, evitamos hacer palanca directamente sobre el cristal y prestamos especial atención a la chapa de refuerzo para no deformarla. La instalación de la nueva pantalla requiere una superficie de apoyo uniforme y adhesivo perimetral específico para paneles sin marco, de modo que el conjunto quede bien sujeto y no aparezcan holguras ni desprendimientos con los cambios de temperatura.

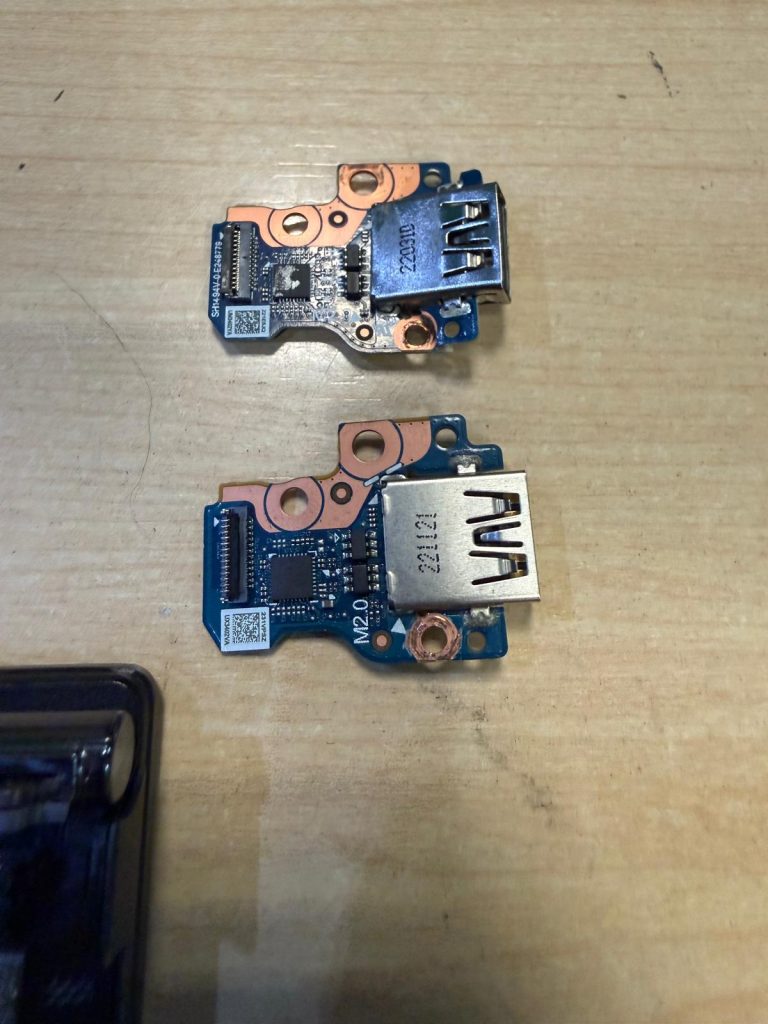

También intervenimos en el puerto USB tipo A. En esta configuración, el conector está integrado en una placa hija independiente o I/O Daughterboard, identificada mediante la referencia serigrafiada UX3402YA, en lugar de estar soldado directamente a la placa base principal. Este diseño permite sustituir la placa secundaria cuando el daño se encuentra en ella, evitando una reparación de microsoldadura sobre la placa madre, siempre que se confirme que el fallo está localizado en este componente.

Una vez completado el montaje, accedemos a la BIOS y comprobamos el reconocimiento del hardware. La verificación en el modo EZ Mode de la BIOS permite confirmar la detección de los componentes y revisar el funcionamiento general del equipo. También verificamos la resolución de pantalla de 2880 × 1800 píxeles, el comportamiento térmico y la respuesta del ventilador. Finalmente, probamos el nuevo puerto USB con un periférico compatible para comprobar su funcionamiento.

El resultado es un ASUS Zenbook UM3402Y con la pantalla OLED sustituida y el puerto USB reparado, recuperando su calidad de imagen, conectividad y funcionamiento general.
